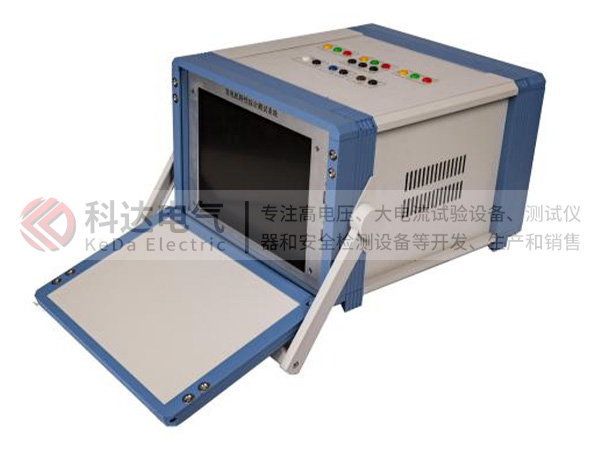

新一代KFD-3發電機特性綜合測試系統是專門為完成發電廠新建發電機組或大修后啟動試驗而設計的，它可完成發電機的各種特性曲線（發電機空載、短路、滅磁、零起、±10%階躍、頻率試驗及負載試驗等）的實驗測量和分析。接線后，使用鼠標即可完成全部各種試驗，具有測量信號多、精度高等特點。

功能特點：

1、采用工控機一體化設計，可靠性更高；

2、大屏幕液晶顯示器，測試更方便；

3、可進行自動采集數據，也可進行交互式采集數據；

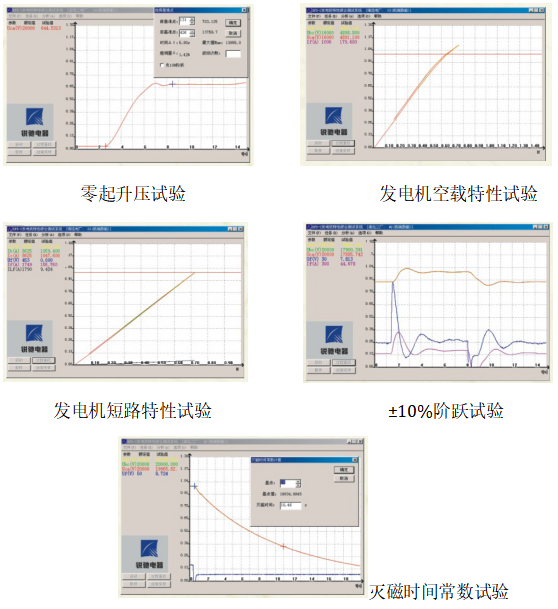

4、實時繪制特性曲線，使測試更直觀；

5、2個USB接口，支持?jǐn)?shù)據的導入導出，可輸入歷史數據，自動生成曲線、圖標；

6、可進行波形對比，將實測數據和歷史數據進行同坐標對比，以利于判斷；

7、檢測數據穩定、精確、可靠，從而能正確判斷電機的檢修情況，以確保發電機正常運行；

8、采用圖表輸出方式，更易于分析判斷和存檔；

9、本系統程控化程度高，大大降低了測試復雜度，提高了工作效率和安全性；

10、6路電壓信號處理采用先進的電磁感應、光電隔離原理，測試精度高，響應時間快、性能穩定。輸入與輸出完全隔離，隔離電壓大于3KV，過載能力可持續2倍于標稱電壓（3相150V、3相750V），輸入阻抗大于150KΩ（或750 KΩ）；

3路電流信號處理采用鉗式電流互感器，測試精度高，響應時間快、性能穩定。輸入與輸出完全隔離，隔離電壓大于3KV，可持續過載能力2倍于標稱值，瞬時20倍60秒過載。由于采用穿心式接線，儀器內部無接頭，外部接線時，接線正確可保證電流（CT）不會開路。

技術性能 ：

1、12路信號的接入特性：

0～150V交流電壓        3 組               （定子二次電壓）

0～750V交流電壓        3 組               （勵磁機定子二次電壓）

0～6A交流電流           3 組               （定子二次電流）

0～±75mV直流電壓     2 組               （發電機轉子電流）

0～±1000V直流電壓    1 組               （發電機轉子電壓）

2、精度：0.2級，A/D采樣12位，速率125KHz；

3、響應時間：≤20ms

4、啟動方式：手動；自動

5、電源：AC220±10%

6、外型尺寸：300×200×305mm3

7、重量：5kg
